IC-F3400D/F4400D

  • Υψηλής ανάλυσης έγχρωμη οθόνη LCD

  • Συνδεσιμότητα πολλών τοποθεσιών

  • Λειτουργία Mix Mode (NXDN Conventional και dPMR Mode 1/2)

  • DES/AES Encryption with OTAR

  • Ψηφιακή Ηχογράφηση φωνής

  • Ενσωματωμένο Bluetooth
IC-F3400D/IC-F4400D

IC-F3400D/IC-F4400D

ΨΗΦΙΑΚΟΙ ΠΟΜΠΟΔΕΚΤΕΣ VHF / UHF

Ψηφιακή επικοινωνία IDAS με έξυπνες δυνατότητες συστήματος

IC-F3400D/IC-F4400D: Ψηφιακή και αναλογική λειτουργία με την αντίστοιχη έκδοση πρωτοκόλλου.

Τα παρελκόμενα μπορεί να διαφέρουν ή να μην παρέχονται, ανάλογα με την έκδοση.

Χαρακτηριστικά

NXDN ή dPMR

Ψηφιακή και αναλογική λειτουργία με την αντίστοιχη έκδοση πρωτοκόλλου.

Επέκταση συστήματος

Υποστηρίζονται διασύνδεση πολλών τοποθεσιών και trunking με τις απαιτούμενες προαιρετικές άδειες.

Έγχρωμη οθόνη

Έγχρωμη LCD και μενού σχεδιασμένα για εύκολη πρόσβαση στις λειτουργίες.

Προγραμματισμός OTAP

Η λειτουργία OTAP διανέμει αρχεία ρυθμίσεων μέσω ασυρμάτου στο συμβατό σύστημα.

Τεχνικές προδιαγραφές

Γενικά

IC-F3400 series IC-F4400 series
Frequency range (NXDN)
(* Depending on version)
136–174MHz 380–470MHz
450–512MHz
Frequency range (dPMR) 136–174MHz 380–470MHz
Αριθμός καναλιών 1024 channels /128 zones
4000 channels /128 zones (Option*1 )
Type of emission (NXDN)
(* Depending on version)
16K0F3E*2 , 14K0F3E, 11K0F3E, 8K50F3E ,8K30F1E/D, 4K00F1E/D
Type of emission (dPMR)
(* Depending on version)
16K0F3E*2 , 14K0F3E, 8K50F3E, 4K00F1E/D
Τροφοδοσία 7.5V DC nominal
Current drain (approx.) Tx (High) 1.5A 1.8A
Rx (Max./Standby) 580 mA (Internal SP)/140 mA
Σύνθετη αντίσταση κεραίας 50Ω
Περιοχή θερμοκρασίας λειτουργίας

–30 °C to +60 °C; –22 °F to +140 °F
(Radio specifications)

Dimensions (W×H×D)
(Projections not included)
53.6 × 123.5 × 29.3 mm; 2.1 × 4.9 × 1.2 in (with BP-303)
Weight (approx.) 215 g; 7.6 oz (main unit)
340 g; 12.0 oz (with BP-303, MB-133 and FA-S81VS) 335 g; 11.8 oz (with BP-303, MB-133 and FA-S81US)

*1 Optional license key (ISL-CHEX) required.
*2 25 kHz bandwidth is no longer available for FCC Part 90 licensees for USA versions.
DVN: Digital Very Narrow (6.25 kHz), DN: Digital Narrow (12.5 kHz). DN is for NXDN version only.

Πομπός

IC-F3400 series IC-F4400 series
Output power (Hi, L2, L1)
(Depending on version)
5 W, 2 W, 1 W
Σταθερότητα συχνότητας ±1.0ppm
Maximum frequency deviation ± 5.0 kHz (25 kHz), ±4.0 kHz (20 kHz), ±2.5 kHz (12.5 kHz)
Παρασιτικές εκπομπές USA 80 dB typ.
EUR 0.25 μW (≤ 1 GHz), 1.0 μW (> 1 GHz)
FM Hum and noise (W/N) 55/55 dB typ. 60/59 dB typ.
Audio harmonic distortion
(AF 1kHz 40% deviation)
0.5% typ. 0.4% typ.
FSK error 1% typ. (DVN/DN)

Δέκτης

IC-F3400 series IC-F4400 series
Ευαισθησία 12dB SINAD 0.22 μV typ. 0.23 μV typ.
20 dB SINAD (W/N) –5.5/–2.5 dBμV emf typ. –5.0/–2.0 dBμV emf typ.
1% BER (DVN/DN) –5.5/–4.0 dBμV emf typ. –4.0/–4.0 dBμV emf typ.
Adjacent channel (W/N) 80/76 dB typ. 75/72 dB typ.
(DVN/DN) 71/70 dB typ. 66/66 dB typ.
Spurious response rejection 81 dB typ. 76 dB typ.
Intermodulation
rejection
Analog (USA) 75 dB typ. 74 dB typ.
Analog (EUR) 67 dB typ. 68 dB typ.
DVN/DN 72 dBμV emf typ./
–41 dBm typ.
73 dBμV emf typ./
–41 dBm typ.
Ισχύς ήχου Internal SP
(With 8 Ω load)
1300 mW typ. (at 5% distortion)
External SP
(With 8 Ω load)
1000 mW typ. (at 5% distortion)/
1300 mW typ.* (with HM-222H at 5 % dist.)

Measurements made in accordance with TIA-603, EN300 086, EN301 166, EN300 113.
All stated specifications are subject to change without notice or obligation.

* For the transceiver with a "U" mark on the serial number label.

Function Comparison

NXDN Version dPMR Version
Operating type
NXDN Single-site Conventional Yes N/A
NXDN Multi-site Conventional Yes N/A
NXDN Type-D trunking (Single/multi) Option (ISL-UGMTR) N/A
12.5 kHz digital mode Yes N/A
dPMR Mode 1/2 conventional N/A Yes
dPMR Mode 3 trunking N/A Option (ISL-UGMD3)
Analog mode Yes Yes
Analog/Digital mix mode Yes Yes
Digital functions
OTAP (Over-the-Air Programming) Option
(CS-OTPM1)
Option
(CS-OTPM1)
OAA (Over-the-Air Alias) Yes Yes
Transparent data mode Yes Yes
Status message Yes Yes
Short data message Yes Yes
Radio Stun/Revive/Kill Yes Yes
Remote monitor/Ambience listening Yes Yes
Analog functions
2-Tone/5-Tone encoder/decoder Yes Yes
CTCSS/DTCS encoder/decoder Yes Yes
DTMF autodial/decoder Yes Yes
BIIS 1200 (MSK) N/A Yes
MDC functions Yes N/A
LTR™ trunking Yes N/A
Security
DES encryption (4 keys) Yes Yes
DES encryption (Up to 64 keys) Option (UT-134) Option (UT-134)
AES encryption Option
(UT-134 & ISL-AKAES)
Option
(UT-134 & ISL-AKAES)
OTAR (Over-the-Air Rekeying) Option
(CS-OTAR1)
Option
(CS-OTAR1)
Digital voice scrambler Yes Yes
Analog voice scrambler (Inversion) Yes Yes
Scan functions
Priority scan Yes Yes
Voting scan Yes Yes
Emergency functions
Lone worker function Yes Yes
Man down function Yes Yes
Motion/Stationary detection Yes Yes
Voice/Audio functions
Voice announcement Yes Yes
VOX function Yes Yes
Voice recording/playback Yes Yes
Active noise canceller Yes Yes
TX/RX Audio equalizer Yes Yes
Hardwares
GPS receiver Yes Yes
Vibration alert Yes Yes
Bluetooth® Yes* Yes*
microSD memory card slot Yes Yes
USB connector Yes Yes

* Version without Bluetooth also available. Ask your Dealer for details.

Applicable U.S. Military Specifications & IP Rating

Icom makes rugged products that have been tested to and passed the following MIL-STD requirements and strict environmental standards.

Πρότυπο MIL-810 G
Method Procedure
Low Pressure 500.5 I, II
High Temperature 501.5 I, II
Low Temperature 502.5 I, II
Temperature Shock 503.5 I-C
Solar Radiation 505.5 I
Rain Blowing/Drip 506.5 I, III
Humidity 507.5 II
Salt Fog 509.5 –
Dust Blowing 510.5 I
Immersion 512.5 I
Vibration 514.6 I
Shock 516.6 I, IV

Also meets equivalent MIL-STD-810 -C, -D, -E and -F.



Πρότυπο προστασίας εισχώρησης IP68 (Dust-tight and waterproof protection)

Παρελκόμενα συσκευασίας

  • BP-303 battery pack
  • MB-133 belt clip

(May differ or not supplied according to version)

Προαιρετικά αξεσουάρ

HM-222

HM-222

Μικρομεγάφωνο

HM-222H

HM-222H

Μικρομεγάφωνο

HS-94

HS-94

EARHOOK TYPE HEADSET

HS-95

HS-95

NECK ARM TYPE HEADSET

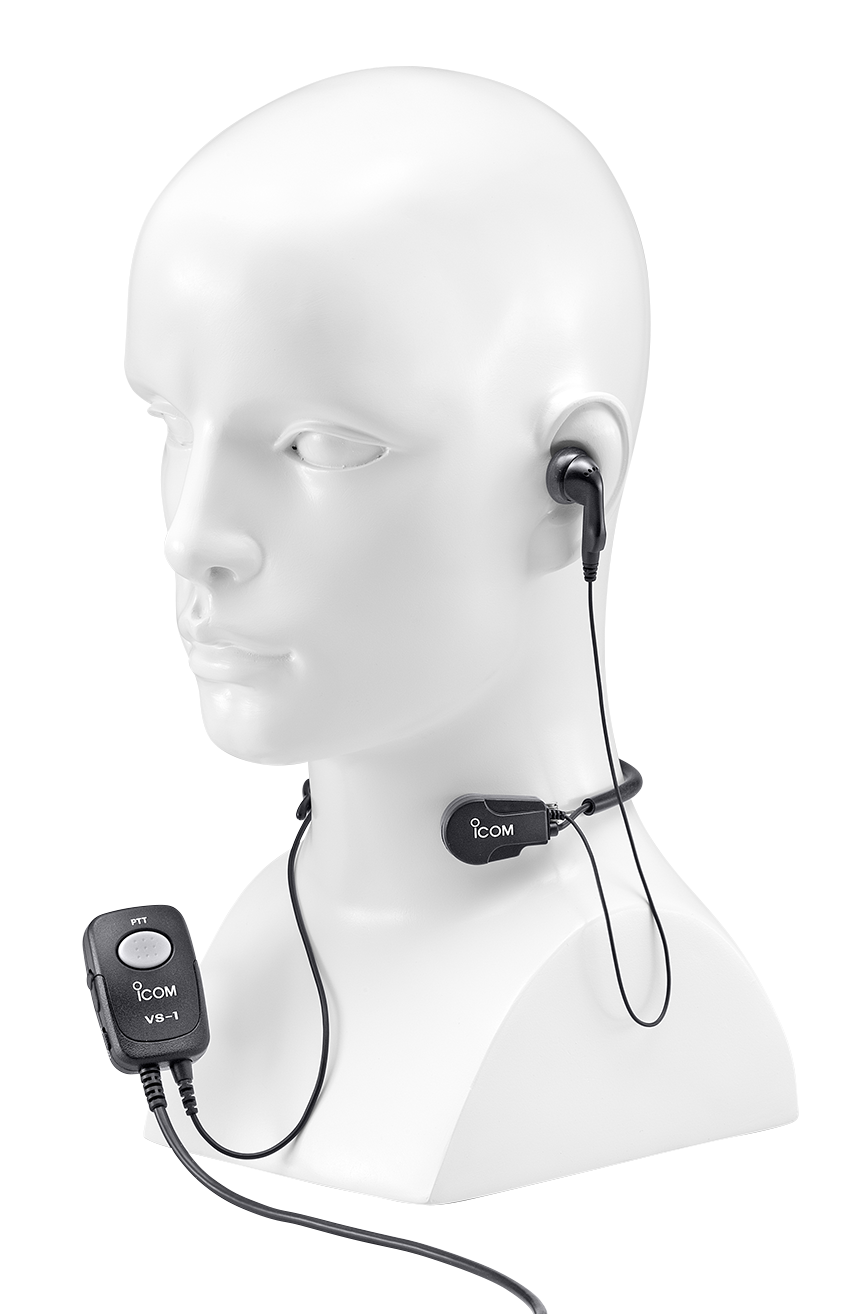

HS-97

HS-97

HEADSET WITH THROAT MICROPHONE

BP-303

BP-303

Μπαταρία Li-ion

BC-214N

BC-214N

#61-#63 (EN62368-1 compliant)

MULTI-CHARGER AC adapter supplied depending on versions.

BC-226

BC-226

Επιτραπέζιος φορτιστής

AC adapter is not supplied.

BC-227

BC-227

Επιτραπέζιος φορτιστής

AC adapter supplied depending on version.

BC-123S

BC-123S

Straight plug type

AC ADAPTER For BC-226 (single unit)

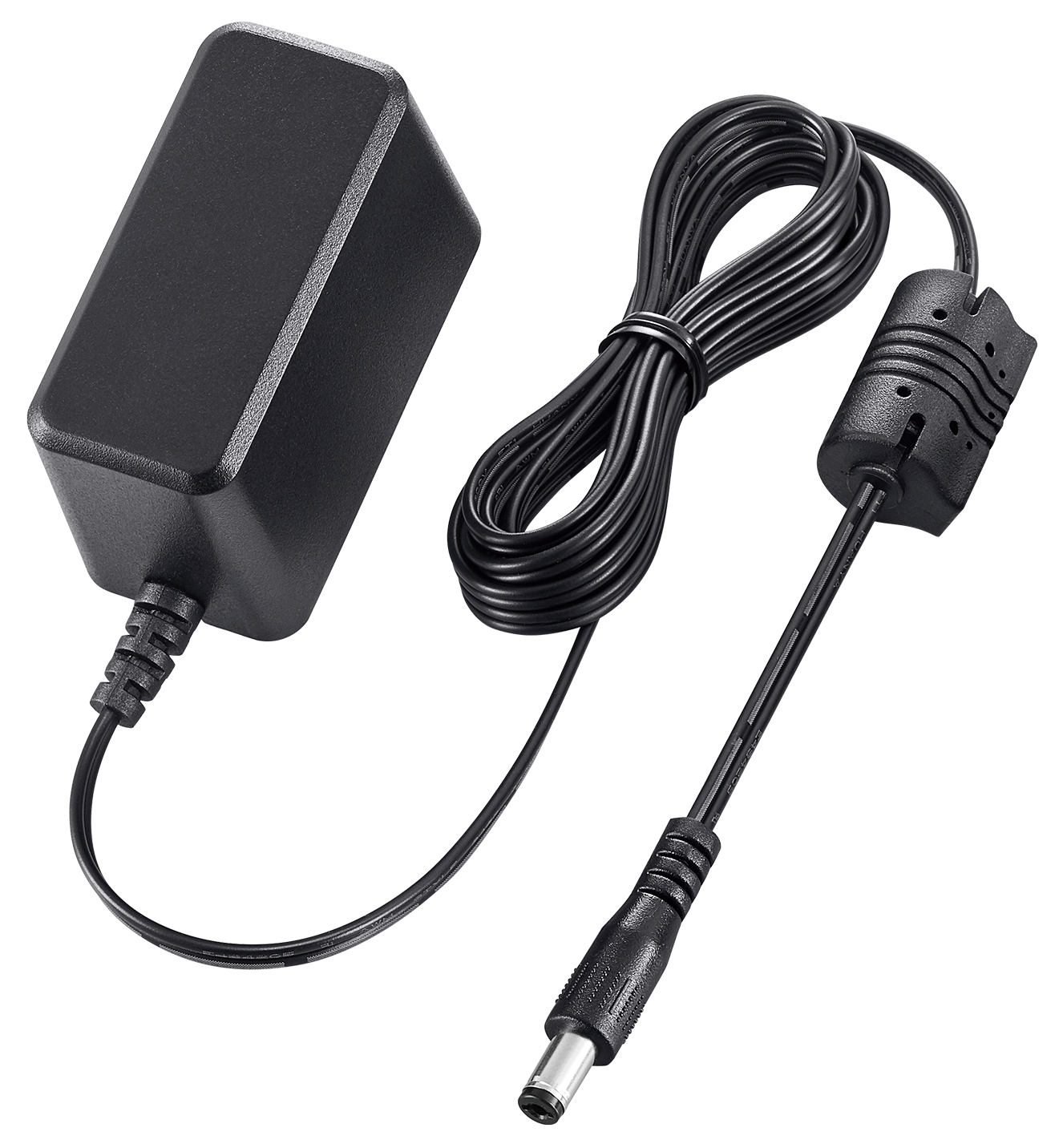

BC-157S

BC-157S

Versions 22 - 24

AC ADAPTER

BC-228

BC-228

Τροφοδοτικό AC

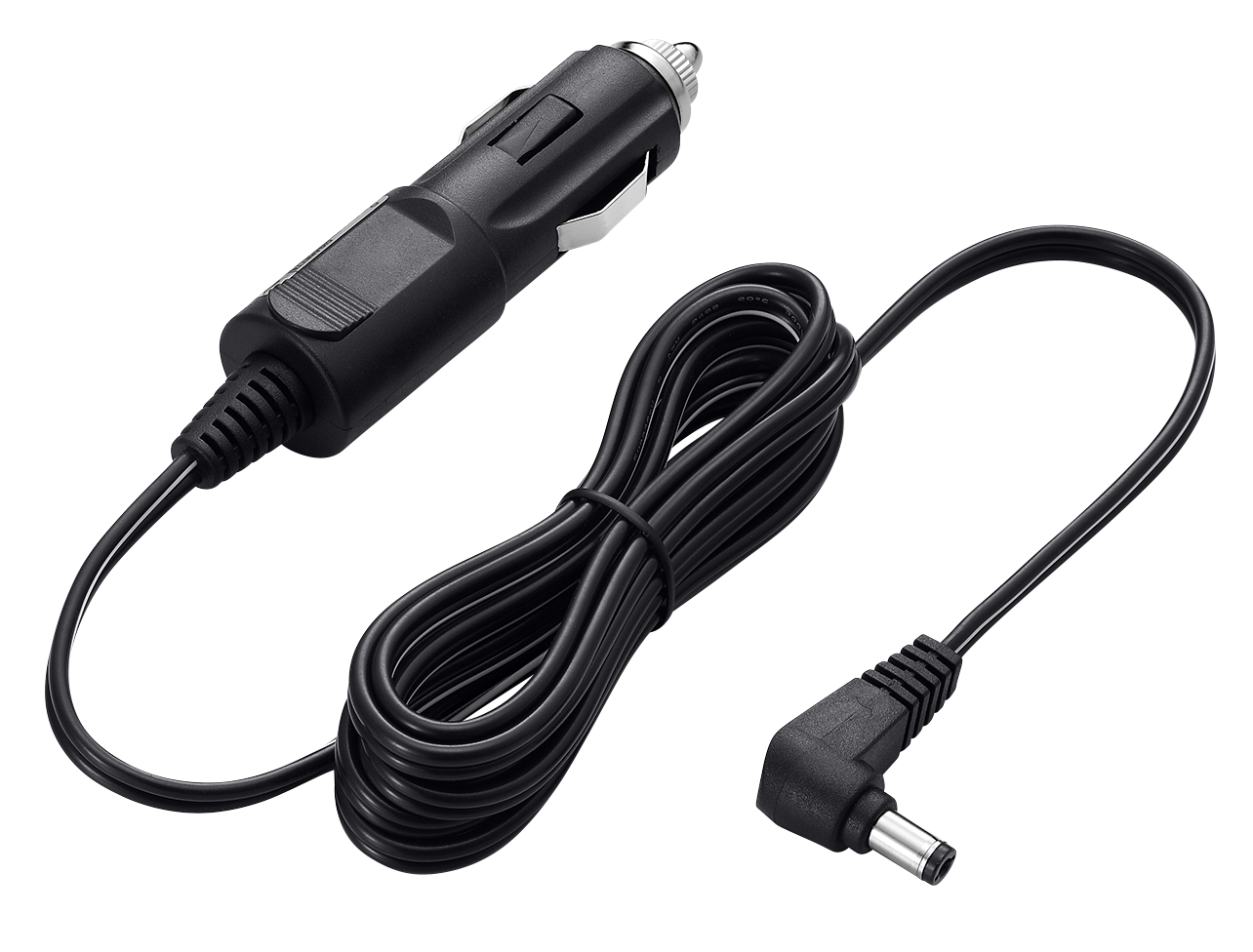

CP-23L

CP-23L

CIGARETTE LIGHTER CABLE

For 12V DC input

OPC-515L

OPC-515L

Καλώδιο τροφοδοσίας DC

MB-133

MB-133

Κλιπ ζώνης

MB-136

MB-136

Κλιπ ζώνης

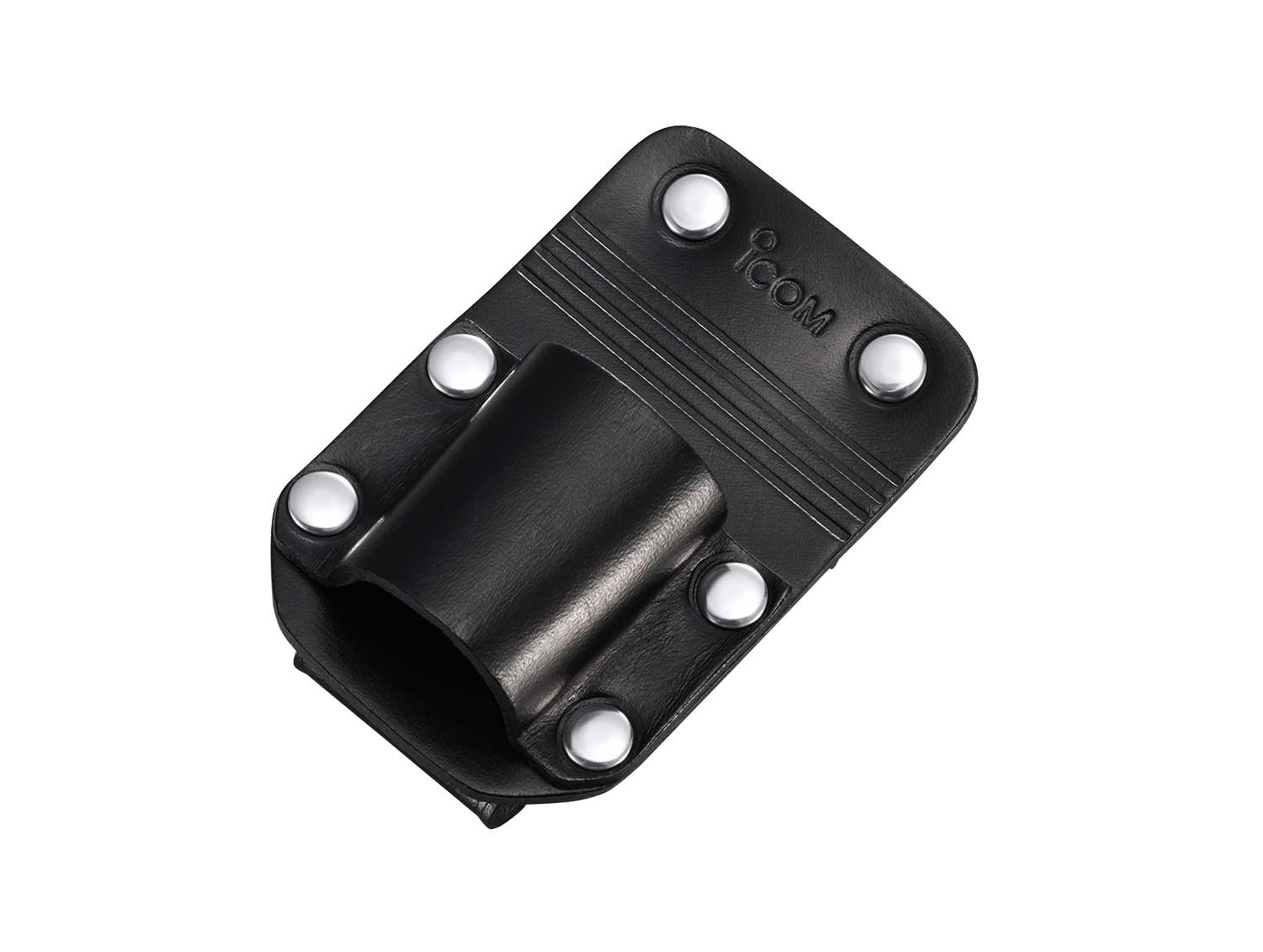

MB-96F

MB-96F

Αναρτήρας ζώνης

MB-96FL

MB-96FL

Αναρτήρας ζώνης

MB-96N

MB-96N

Αναρτήρας ζώνης

FA-S67VC

FA-S67VC

CUT TYPE ANTENNA

FA-S76UC

FA-S76UC

CUT TYPE ANTENNA

FA-S81U

FA-S81U

Εύκαμπτη κεραία

FA-S81US

FA-S81US

STUBBY ANTENNA

FA-S81V

FA-S81V

Εύκαμπτη κεραία

FA-S81VS

FA-S81VS

STUBBY ANTENNA

FA-S82U

FA-S82U

Εύκαμπτη κεραία

FA-S82US

FA-S82US

STUBBY ANTENNA

FA-S82V

FA-S82V

Εύκαμπτη κεραία

FA-S82VS

FA-S82VS

Εύκαμπτη κεραία

FA-S83U

FA-S83U

Εύκαμπτη κεραία

FA-S83V

FA-S83V

Εύκαμπτη κεραία

FA-S83VS

FA-S83VS

STUBBY ANTENNA

CS-OTPM1

CS-OTPM1

OTAP MANAGER SOFTWARE

RS-BC225

RS-BC225

READER SOFTWARE

ISL-AK25K

ISL-AK25K

ACTIVATION KEY

ISL-AKAES

ISL-AKAES

AES ACTIVATION KEY

ISL-AKSTM

ISL-AKSTM

ACTIVATION KEY

ISL-CHEX

ISL-CHEX

CHANNEL EXPANSION KEY

ISL-UGMD3

ISL-UGMD3

dPMR™ MODE 3 UPGRADE KEY

ISL-UGMTR

ISL-UGMTR

NXDN™ TYPE-D TRUNKING UPGRADE KEY

OPC-1870

OPC-1870

ZONE COPY CABLE

OPC-2362

OPC-2362

ZONE COPY CABLE

AD-118

AD-118

ACCESSORY ADAPTER

UT-134

UT-134

ENCRYPTION UNIT

VS-4MC

VS-4MC

PTT SWITCH CABLE

Παλαιότερα αξεσουάρ / περιορισμοί ευρωπαϊκής διάθεσης
  • LC-184 — Καταργημένο μοντέλο
  • LC-186 — Καταργημένο μοντέλο
